Prirubnica je kritična komponenta u sistemima cjevovoda, koja se koristi za povezivanje cijevi, ventila, pumpi i druge opreme. Pruža način za stvaranje spoja koji ne propušta curenje i omogućava lako rastavljanje i održavanje sistema. Među različitim tipovima prirubnica, prirubnice za zavarene cijevi i prirubnice za preklop su dvije najčešće korištene opcije, svaka sa svojim jedinstvenim karakteristikama i primjenom. Kao dobavljač prirubnica za zavarene cijevi, dobro sam upoznat sa razlikama između ove dvije vrste prirubnica i podijelit ću ovo znanje s vama u detalje.
Dizajn i struktura
Najočitija razlika između prirubnice cijevi za zavareni vrat i prirubnice preklopnog spoja leži u njihovom fizičkom dizajnu.

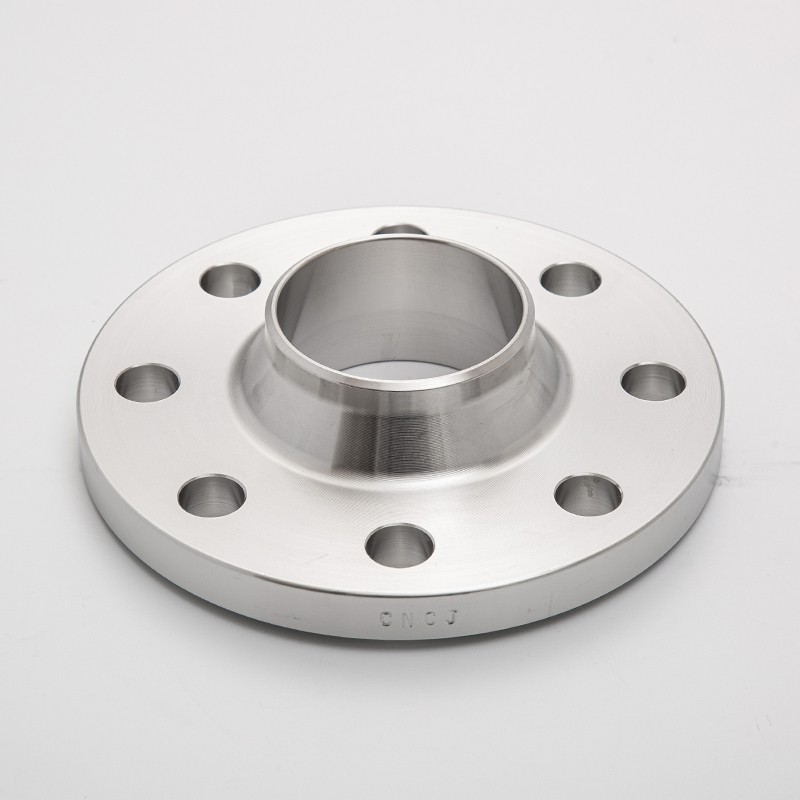

AZavarite prirubnicu cijeviima dug, konusni vrat koji je zavaren za cijev. Ovaj vrat je dizajniran za postupni prijenos naprezanja s prirubnice na cijev, što ga čini pogodnim za primjene pod visokim tlakom i visokim temperaturama. Glatki prijelaz sa prirubnice na cijev smanjuje turbulenciju i eroziju, povećavajući ukupnu izdržljivost cijevnog sistema. Proces zavarivanja prirubnice vrata zavara uključuje zavar sa punim prodiranjem, koji pruža čvrstu i pouzdanu vezu.
S druge strane, prirubnica preklopnog spoja sastoji se od dva dijela: zaglavlja i labave prirubnice. Kraj stuba je zavaren za cijev, dok se labava prirubnica može okretati oko kraja stuba. Ovaj dizajn omogućava lako poravnanje tokom instalacije, jer se prirubnica može rotirati kako bi odgovarala otvorima za vijke na prirubnici za spajanje. Prirubnica preklopa ne zahtijeva zavarivanje direktno na spojnu prirubnicu, što može biti prednost u situacijama kada je potrebno često rastavljanje.
Materijal i proces proizvodnje
Materijali koji se koriste za prirubnice cijevi za zavarivanje i prirubnice za preklop mogu biti slični, uključujući ugljični čelik, nehrđajući čelik, legirani čelik, itd. Međutim, proizvodni procesi za ove dvije vrste prirubnica su prilično različiti.
Prirubnice cijevi za zavarivanje su obično kovane. Kovanje uključuje oblikovanje metala pod visokim pritiskom, što rezultira ujednačenijom strukturom zrna i boljim mehaničkim svojstvima. Kovane prirubnice zavarenog vrata imaju visoku čvrstoću i dobru otpornost na zamor i udar. Nakon kovanja, prirubnice prolaze kroz procese obrade kao što su tokarenje, bušenje i oblaganje kako bi se postigle potrebne dimenzije i završna obrada površine.
Prirubnice preklopnih spojeva, posebno labavi dio prirubnice, mogu biti kovane ili livene. Lijevanje je proces u kojem se rastopljeni metal ulijeva u kalup kako bi se dobio željeni oblik. Prirubnice livenih preklopnih spojeva općenito su jeftinije za proizvodnju, ali mogu imati određenu poroznost i nehomogenost u materijalu. Krajnji kraj prirubnice preklopnog spoja se obično zavaruje na cijev pomoću kutnog zavara.
Performanse i primjena
Karakteristike performansi prirubnica cijevi za zavarivanje i prirubnica preklopnih spojeva određuju scenarije njihove primjene.
Prirubnice za zavarene cijevi poznate su po odličnim performansama pod visokim tlakom i visokim temperaturama. Dizajn dugog vrata ravnomjerno raspoređuje napon, smanjujući rizik od kvara prirubnice zbog koncentracije naprezanja. Obično se koriste u industrijama kao što su nafta i gas, hemijska prerada i proizvodnja električne energije, gde je integritet cevovodnog sistema od najveće važnosti. Na primjer, u rafineriji, visokotlačni cjevovodi za transport sirove nafte ili rafiniranih proizvoda često koriste zavarene prirubnice cijevi kako bi se osigurala sigurna veza bez curenja.
Prirubnice preklopnih spojeva su pogodnije za primjene gdje je poravnanje teško ili je potrebno često rastavljanje. Budući da se labava prirubnica može okretati, lakše je poravnati rupe za vijke tokom ugradnje, što štedi vrijeme i rad. Često se koriste u sistemima niskog pritiska kao što su postrojenja za prečišćavanje vode, HVAC sistemi i neki opšti industrijski cjevovodi. U postrojenju za prečišćavanje vode, cijevi koje prenose tretiranu vodu mogu koristiti prirubnice sa preklopnim spojem jer je pritisak vode relativno nizak, a sistem će možda biti potrebno rastaviti radi održavanja ili modifikacije s vremena na vrijeme.
Razmatranje troškova
Trošak je važan faktor u svakom projektu cjevovoda. Prirubnice za zavarene cevi su generalno skuplje od prirubnica za preklop. Proces kovanja koji se koristi za zavarene vratne prirubnice je složeniji i skuplji od procesa livenja ili jednostavnih procesa obrade koji se koriste za prirubnice preklopnih spojeva. Osim toga, zavarivanje dugog vrata prirubnice vrata za zavarivanje zahtijeva više vještine i vremena, što također povećava ukupne troškove.
Međutim, kada se uzme u obzir dugoročna cijena, zavarene prirubnice cijevi mogu biti isplativija opcija u primjenama pod visokim pritiskom i visokim temperaturama. Njihove superiorne performanse smanjuju rizik od curenja i kvarova, što može dovesti do skupih zastoja i popravki. Nasuprot tome, prirubnice preklopnih spojeva su ekonomičniji izbor za sisteme niskog pritiska gdje zahtjevi za performansama nisu tako strogi.
Instalacija i održavanje
Ugradnja i održavanje prirubnica za zavarene cijevi i prirubnica preklopnih spojeva također se značajno razlikuju.
Instalacija prirubnice cijevi za zavarivanje zahtijeva kvalifikovane zavarivače da izvedu zavar sa punim prodorom između vrata prirubnice i cijevi. Proces zavarivanja treba slijediti stroge procedure kontrole kvaliteta kako bi se osigurao integritet spoja. Nakon ugradnje, zavare je potrebno pregledati korištenjem metoda ispitivanja bez razaranja kao što su ultrazvučno ispitivanje ili radiografsko ispitivanje. Održavanje prirubnica zavarenih cijevi obično uključuje periodične preglede zavarenih spojeva na znakove korozije ili pucanja.
Prirubnice preklopnih spojeva se relativno lako postavljaju. Kraj stuba se prvo zavaruje na cijev, a zatim se labava prirubnica navlači preko kraja stuba. Poravnavanje rupa za vijke je jednostavno zahvaljujući rotirajućoj prirubnici. Tokom održavanja, ako je potrebno zamijeniti prirubnicu, može se lako ukloniti bez rezanja cijevi, što je značajna prednost u smislu uštede vremena i troškova.
Poređenje s drugim tipovima prirubnica
Osim poređenja prirubnica cijevi za zavarivanje i prirubnica preklopnih spojeva, također je korisno ukratko spomenuti njihovu usporedbu s drugim uobičajenim tipovima prirubnica.
ASlijepi kraj prirubnicekoristi se za zatvaranje kraja cijevi. Za razliku od prirubnica sa zavarenim vratom i preklopom, ne koristi se za spajanje cijevi već radije za izolaciju dijela cijevnog sistema. Slijepe prirubnice mogu biti izrađene od različitih materijala i dostupne su u različitim klasama pritiska.

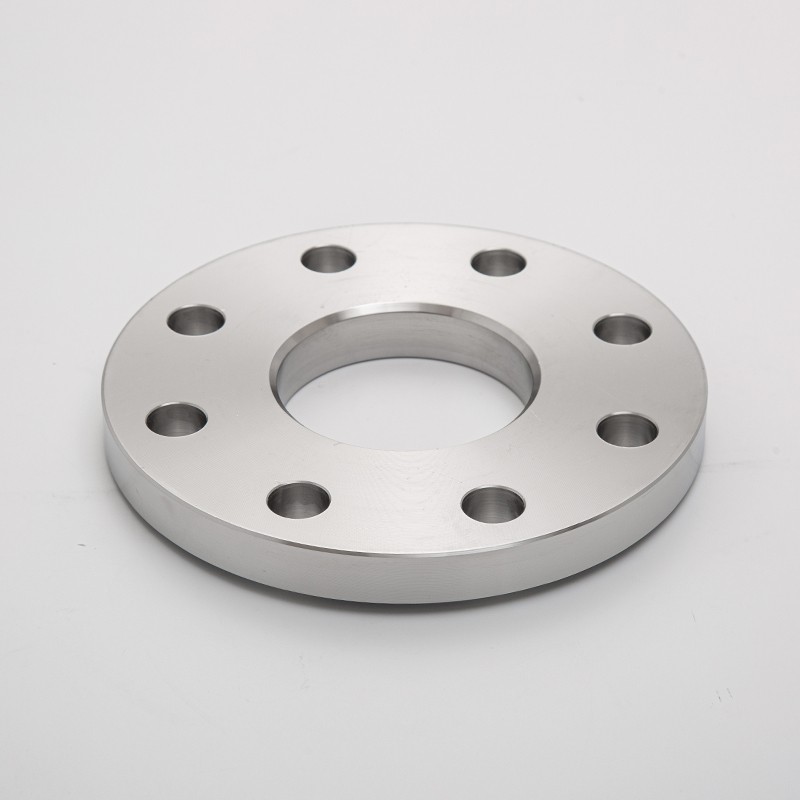

ASs ploča prirubnicaje ravna prirubnica koja je pričvršćena vijcima na cijev. Relativno je jednostavan u dizajnu i često se koristi u aplikacijama niskog pritiska. U poređenju sa prirubnicama za cevi sa zavarenim vratom, prirubnice od ss ploča nemaju dugačak vrat za prenos naprezanja i generalno su manje prikladne za okruženja visokog pritiska i visoke temperature.
Zaključak
Zaključno, zavarene prirubnice cijevi i prirubnice za preklop imaju jasne razlike u dizajnu, materijalu, performansama, cijeni, instalaciji i održavanju. Prirubnice cijevi sa zavarenim vratom idealne su za primjene pod visokim pritiskom i visokim temperaturama, nudeći vrhunsku čvrstoću i pouzdanost, ali uz veću cijenu. Prirubnice za preklop, sa svojim dizajnom koji se lako poravnava i pogodnošću za čestu demontažu, bolji su izbor za sisteme niskog pritiska.
Ako ste u procesu planiranja projekta cjevovoda i trebate odabrati odgovarajući tip prirubnice, ključno je uzeti u obzir specifične zahtjeve vaše aplikacije, uključujući pritisak, temperaturu, potrebe za poravnanjem i budžet. Kao dobavljač prirubnice cijevi za zavarivanje, imam stručnost i iskustvo da vam pomognem da donesete pravu odluku. Bilo da su vam potrebne visokokvalitetne prirubnice cijevi za zavarivanje ili druge vrste prirubnica za vaš projekt, slobodno me kontaktirajte za više informacija i raspraviti svoje potrebe za nabavkom.
Reference
- ASME B16.5 - Prirubnice cijevi i prirubnički spojevi
- API 605 - Prirubnice od ugljeničnog čelika velikog prečnika
- ASTM A105/A105M - Standardna specifikacija za otkovke od ugljičnog čelika za primjenu cijevi
